UI (User Interface pada Xamarin Forms) Part 2

Pada blog tutorial sebelumnya saya sudah membahas tentang komponen Page dan View pada Xamarin Forms user interface. Pada blog kali ini akan dibahas bagaimana menggunakan absolute layout dan relative layout.

Menggunakan Absolute Layout

1. Pada project portable, tambahkan xaml page baru dengan nama AbsoluteLayout.xaml. kemudian tambahkan kode xaml berikut:

<?xml version="1.0" encoding="utf-8" ?>
<ContentPage xmlns="http://xamarin.com/schemas/2014/forms"
             xmlns:x="http://schemas.microsoft.com/winfx/2009/xaml"
             x:Class="Latihan2.AbsoluteLayout">
  <AbsoluteLayout>
    <Label Text="I'm centered on iPhone 4 but no other device"
        AbsoluteLayout.LayoutBounds="115,150,100,100" LineBreakMode="WordWrap"  />
    <Label Text="I'm bottom center on every device."
        AbsoluteLayout.LayoutBounds=".5,1,.5,.1" AbsoluteLayout.LayoutFlags="All"
        LineBreakMode="WordWrap"  />
    <BoxView Color="Olive"  AbsoluteLayout.LayoutBounds="1,.5, 25, 100"
        AbsoluteLayout.LayoutFlags="PositionProportional" />
    <BoxView Color="Red" AbsoluteLayout.LayoutBounds="0,.5,25,100"
        AbsoluteLayout.LayoutFlags="PositionProportional" />
    <BoxView Color="Blue" AbsoluteLayout.LayoutBounds=".5,0,100,25"
        AbsoluteLayout.LayoutFlags="PositionProportional" />
  </AbsoluteLayout>
</ContentPage>

2. Pada file App.xaml.cs tambahkan kode berikut untuk menjalankan halaman ini pada saat program pertama kali dijalankan.

        public App()
        {
            InitializeComponent();
            MainPage = new AbsoluteLayout();
        }

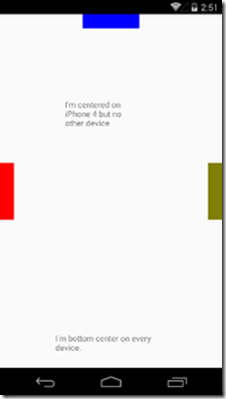

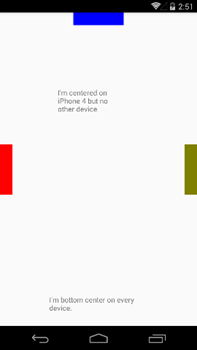

3. Hasilnya dapat dilihat pada gambar berikut:




Menggunakan Relative Layout

RelativeLayout dapat digunakan untuk memposisikan elemen menggunakan automatic scaling pada ukuran layar yang berbeda. Penggunaan layout ini memanfaatkan relasi antar view. Setiap view akan dapat diposisikan terhadap view sebelah/tetangganya.

1. Pada project portable, tambahkan xaml page baru dengan nama RelativeLayout.xaml. kemudian tambahkan kode xaml berikut:

<RelativeLayout>
    <BoxView Color="Red" x:Name="redBox"
        RelativeLayout.YConstraint="{ConstraintExpression Type=RelativeToParent,
            Property=Height,Factor=.15,Constant=0}"
        RelativeLayout.WidthConstraint="{ConstraintExpression
            Type=RelativeToParent,Property=Width,Factor=1,Constant=0}"
        RelativeLayout.HeightConstraint="{ConstraintExpression
            Type=RelativeToParent,Property=Height,Factor=.8,Constant=0}" />
    <BoxView Color="Blue"
        RelativeLayout.YConstraint="{ConstraintExpression Type=RelativeToView,
            ElementName=redBox,Property=Y,Factor=1,Constant=50}"
        RelativeLayout.XConstraint="{ConstraintExpression Type=RelativeToView,
            ElementName=redBox,Property=X,Factor=1,Constant=50}"
        RelativeLayout.WidthConstraint="{ConstraintExpression
            Type=RelativeToView,ElementName=redBox, Property=Width,Factor=.5,Constant=0}"
        RelativeLayout.HeightConstraint="{ConstraintExpression
            Type=RelativeToView,ElementName=redBox, Property=Height,Factor=.5,Constant=0}" />
  </RelativeLayout>

2. Pada file App.xaml.cs tambahkan kode berikut untuk menjalankan halaman ini pada saat program pertama kali dijalankan.

        public App()
        {
            InitializeComponent();
            MainPage = new RelativeLayout();
        }

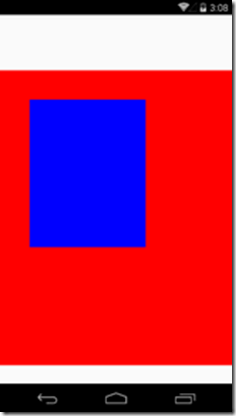

3. Hasilnya akan dapat dilihat pada gambar berikut:
